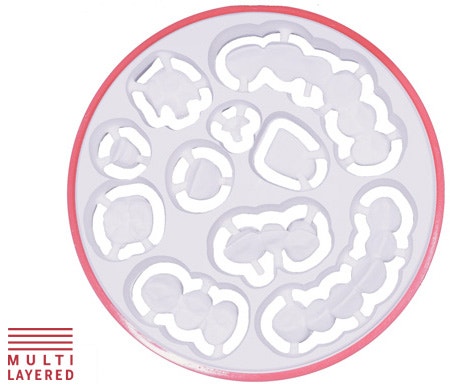

Esta combinação inovadora de matéria-prima de zircónio altamente translúcida com alta resistência capacitará o seu laboratório dentário.
O KATANA™ Zirconia YML oferece eficiência, clareza, simplicidade e precisão no manuseio sem comprometer a qualidade dos resultados!
Todo o espectro de indicação pode ser coberto devido à alta translucidez e alta resistência combinadas.

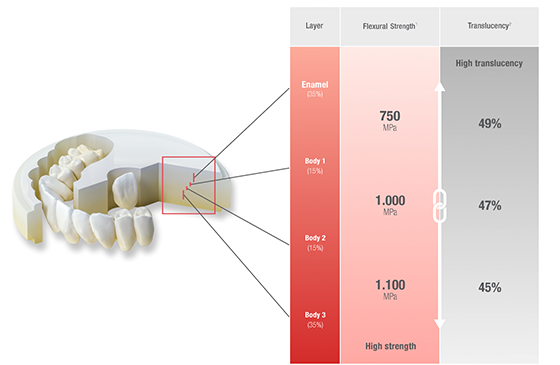

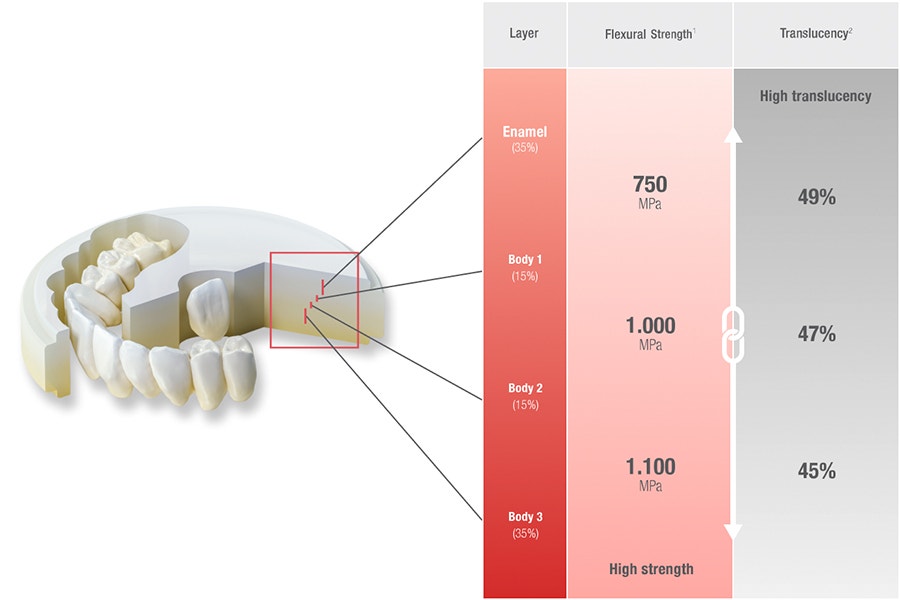

O KATANA™ Zirconia YML combina três matérias-primas com diferentes conteúdos de ítria combinando uma cor/translucidez bem equilibrada e gradação de resistência à flexão.
A tecnologia multicamadas contínua elimina linhas de transição visíveis, enfatizando a cor natural e a translucidez, garantindo um procedimento simplificado e que economiza tempo.
A precisão do ajuste das restaurações após o processo de sinterização final reduz os riscos de remanufatura. Sem perda de tempo e materiais.
Repetições ou casos urgentes? A sinterização rápida (54 minutos) oferece oportunidades completamente novas. Termine o trabalho facilmente em um dia.

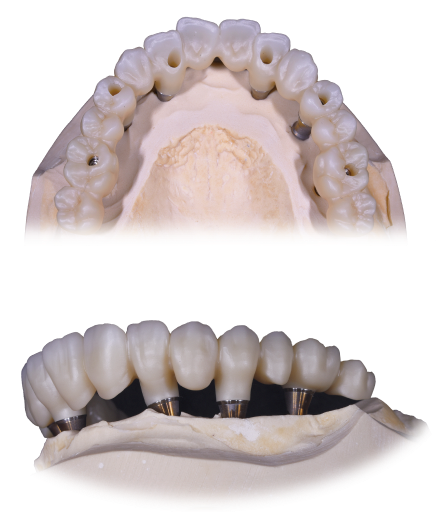

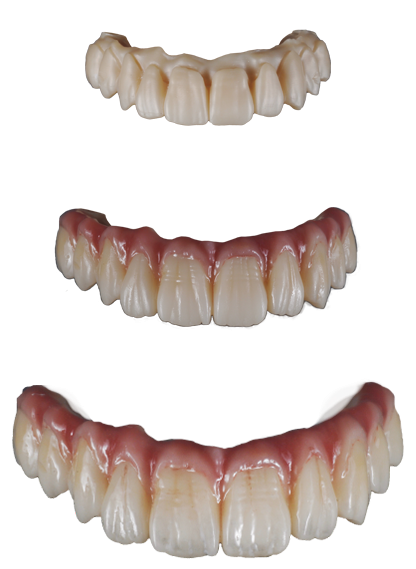

Baseado em KATANA™ Zirconia YML A3 com CERABIEN™ ZR FC Paste Stain
Cortesia de DT Marco Stoppaccioli - L'Aquila
O KATANA™ Zirconia YML foi desenvolvido com base no conceito de ser “realista”, que expressa com precisão e naturalidade a cor e a translucidez dos dentes naturais.
Proporcionar translucidez elevada que se harmoniza com os dentes anteriores.
Proporcionar uma cor e translucidez contínuas para a camada de enamel.
Proporcionar cores profundas e vivas, reduzindo ao mesmo tempo o branqueamento.

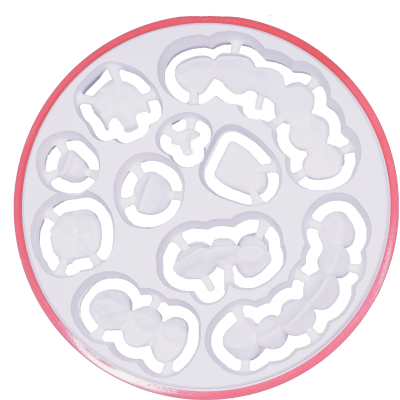

Oferece uma flexibilidade de design excepcional - desde facetas a restaurações de arcada completa. Em cada caso, você pode escolher um projeto monolítico, reduzido ou de estrutura com o procedimento de fabricação apropriado, dependendo das necessidades individuais.
Com as suas camadas de diferentes composições, alta precisão da contração e valores de CTE estáveis são alcançados controlando todo o processo, desde o refino até a moldagem. O extensivo controlo de qualidade em combinação com matérias-primas exclusivas desenvolvidas internamente fornecem o nosso melhor zircónio de todos os tempos.
Distinguimo-nos por esta produção interna única de matérias-primas de zircónio. Garante um material em que pode sempre confiar.

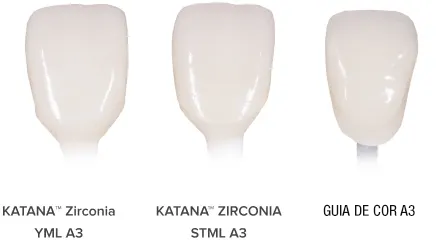

Os KATANA™ Zirconia YML e STML são mostrados abaixo com a espessura da camada de corpo ajustada para 0,4*mm para YML e 0,8*mm para STML. A camada de corpo do YML pode ser ajustada mais fina que a do zircónio de alta translucidez, aumentando ainda mais a sua translucidez.

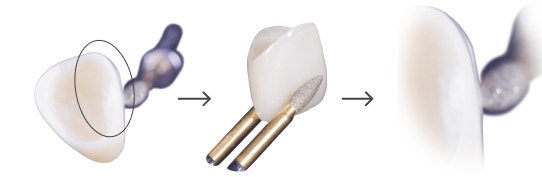

O KATANA™ Zirconia YML mostra margens nítidas e menos lascas, levando a um melhor ajuste marginal. Restaurações mais finas mostram que este bom resultado em margens nítidas suporta o uso de KATANA™ Zirconia YML.
Mesmo que as margens da restauração tenham sido fresadas num perfil muito fino, elas ainda mostram margens lisas sem lascas.
A qualidade excepcional combinada com a velocidade é um recurso exclusivo
absoluto do KATANA™ Zirconia sobre todos os produtos concorrentes.

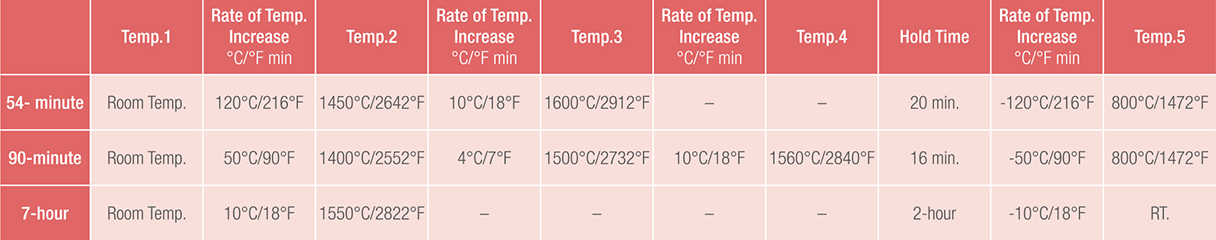

A recomendação de sinterização acima é apenas uma orientação; alguns ajustes podem ser necessários dependendo de cada forno individual.
No caso de sinterização de 54, 90 minutos, se não puder ser ajustado de acordo com o cronograma, não poderá ser sinterizado.
Selecione a cor alvo e a espessura correta do disco para obter uma
graduação adequada entre comprimento da coroa, enamel e corpo (dentina).
A cor KATANA™ Zirconia YML deve ser definida para glazing e, para polimento, tende a escurecer durante o procedimento de polimento. Portanto, selecione uma tonalidade mais clara do que a cor da tonalidade alvo.
Testemunhos
Professor Dr. Florian Beuer
Alemanha
“Novo material de zircônia de grau que combina força e translucidez em um disco. Isso fornece estabilidade quando necessário e estética onde precisamos. O melhor de dois mundos.”
Nondas Vlacholoulos, MDT
Grécia
“Um material para cada indicação com a mais alta estética, resistência e confiabilidade.”
Daniele Rondoni, MDT
Itália
“O pedido da evolução da zircônia é uma combinação perfeita de propriedades ópticas e força. Finalmente, podemos ter estética e durabilidade para nossa restauração com KATANA Zirconia YML graças à nova tecnologia da Kuraray Noritake Dental.”
Andreas Chatzimpatzakis, MDT
Grécia
“Se me perguntar Yse eu uso YML? A resposta será... Υπεροχή (η) [Yperochí ]: Excelência .... em estética, força e confiabilidade!!”
Martin Laurik, MDT
Estónia
“A estética superior do Katana YML é uma ótima opção para coroas monolíticas, ao mesmo tempo em que oferece resistência confiável em situações exigentes.”
Michael Braian, MDT
Suécia
“Isso é o que eu estava procurando, uma zircônia multicamada com força incrível de cima para baixo. Em alguns casos, fazer a caracterização da superfície parece um exagero.”
Para comprar, escolha entre as seguintes opções.
Brochure KATANA™ Zirconia YML (EN)
Technical guide KATANA™ Zirconia YML (EN)
Technical information update KATANA™ Zirconia YML (EN)
Troubleshooting guide KATANA™ Zirconia Discs - Desktop version (EN)
Troubleshooting guide KATANA™ Zirconia Discs - Mobile version (EN)
Brochure KATANA™ Zirconia Discs (EN)
Elaboramos uma lista de respostas às perguntas mais pertinentes.
The existing KATANA™ Zirconia multi-layered materials (KATANA™ Zirconia UTML/ STML/HTML) have a color gradation, while the base material of the respective type is the same for all layers. The strength and translucency are the same for all layers of the respective type.

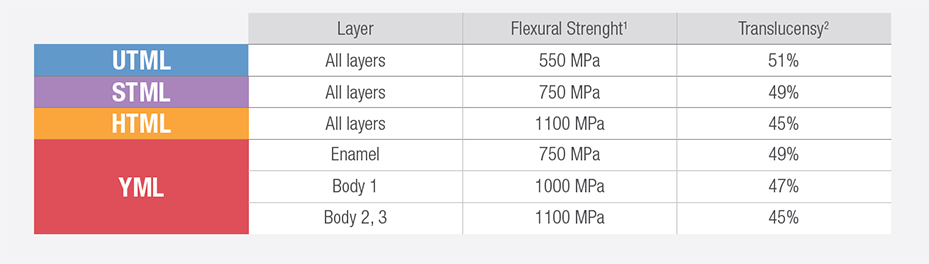

KATANA™ Zirconia YML is different in this regard. It is the latest KATANA™ multi-layered disc with a balanced combination of color/translucency and flexural strength gradation. Please refer to chart below, for the overview of the mechanical properties and translucency levels of each type of KATANA™ disc.
“All-In-One” means all application range with one disc. KATANA™ Zirconia YML is characterized by a unique raw material combination of highly translucent zirconia with high strength, which are integrated together by an advanced manufacturing technology. As an “All-In-One” solution, KATANA™ Zirconia YML offers exceptional design flexibility, from long-span full-arch monolithic bridge restorations up to highly aesthetic anterior monolithic crown restorations.
From complicated full-arch restorations to highly aesthetic demanding anterior single-unit restorations, an exceptional design flexibility is available. In each of these cases, you can choose a monolithic, cut-back or framework design with the appropriate fabrication process, depending on your specific needs.
Framework
Long span bridge
Anterior / posterior crown
Inlay, onlay
Laminate veneer
KATANA™ Zirconia is characterized by the unique in-house production of zirconia raw materials. By using materials that Kuraray Noritake Dental Inc. has developed themselves specifically for the KATANA™ Zirconia series, completely different from those of other competitors, it is possible to realize high-speed sintering without compromising the aesthetic and mechanical properties.

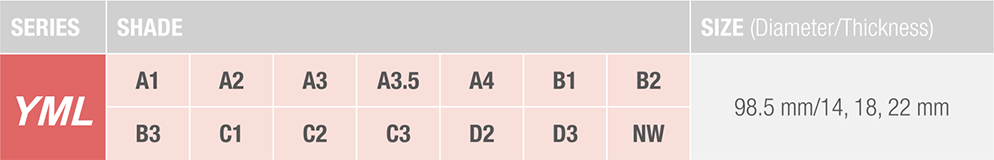

KATANA™ Zirconia YML is available in a shade selection of 14 shades, which are adapted to the VITA-classical A1-D4™ Shade Guide. Please refer to the following table overview for more information about shape and disc-thickness.
Shade / Thickness selection

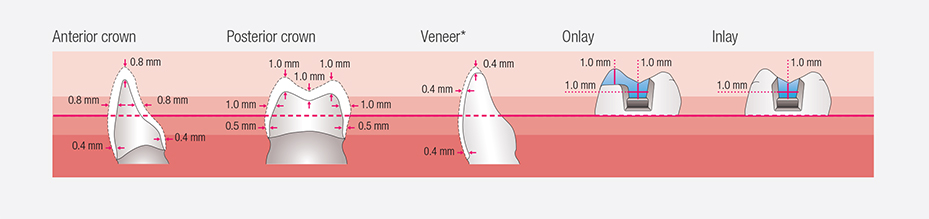

Please observe the following guidelines of applicable minimum wall thickness:
The thickness specifications apply to full zirconia restorations. The thickness of build-up porcelain is not included. The minimum wall thicknesses apply to full zirconia restoration or to frame-work for build-up porcelain restoration. In these cases, 0.4 mm (anterior) or 0.5 mm (posterior) should be kept for the area located in the bottom (lower) half of the disc. If full zirconia veneer restoration is used for combination with the porcelain, 0.8 mm or more should be kept for the area located in the upper half of the disc.

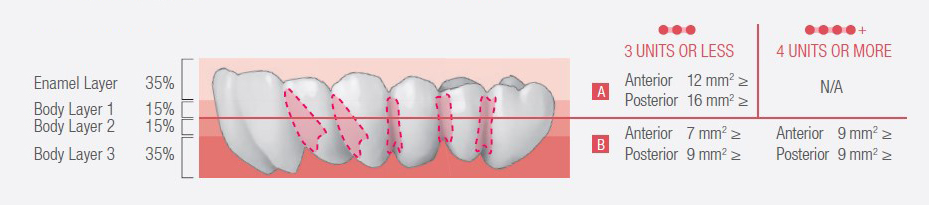

Please observe the following guidelines of applicable cross-section wall thickness:
3 units or less Connector cross-section area can be placed in any layer.
A
The maximum number of pontics is one. Not suitable for a cantilevered bridge. 4 units or more - at least 50% of the connector cross section should be positioned in the bottom (lower) half of the disc.
B
The maximum number of pontics between two abutments (teeth) should not exceed two. For cantilever bridge, keep the number of pontics at one. In this case, the connector cross-section must be at least 12 mm.

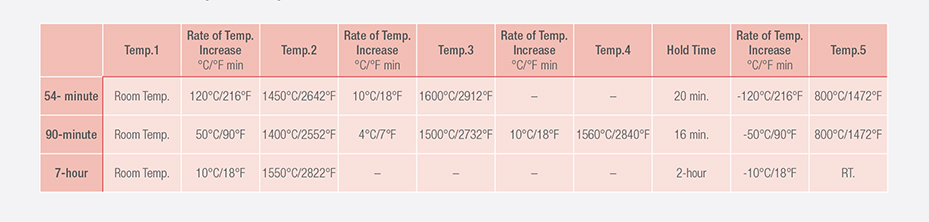

Please observe the following of sintering schedule:
The above sintering recommendations represent only a guideline; depending on each individual furnace and condition, some adjustments might be necessary. If the 54 or 90-minute sintering program is not programmable in your furnace, it is not possible to set the furnace according to one of these schedules.
No, this is not possible. 54- or 90-minute sintering is only possible for up to a three-unit bridge restorations.
The body layer has a higher content of tetragonal crystals, while the cubic content gradually increases towards the enamel layer.
KATANA™ Zirconia YML can be finalized by glazing, staining or porcelain application. With an integrated translucency, color and strength gradient, KATANA™ Zirconia YML is designed to achieve highly aesthetic results by simply using the glazing technique. In case of additional color adjustments, characterizations or individualizations are desired, the unique CERABIEN™ ZR (CZR) FC Paste Stain can be used to achieve the final high aesthetic result according to your preferences.
Of course, this is possible. For this purpose, the desired high-polished finishing can easily be achieved with the PEARL SURFACE™ Z (polishing paste). Please note that the shade of KATANA™ Zirconia YML should be pre-set for glazing, due to the fact that zirconia has a tendency to become darker during the polishing process. Therefore, select in advance one shade lighter than the target shade.
It is generally not recommended to wet-mill KATANA™ Zirconia, because the desired aesthetic effect may not be achieved due to the possibility of contamination, which can reduce the translucency.
If a restoration is contaminated before sintering, it will cause white spots on the restoration during the sintering process. Causes for this are for example oily fingers, excessive purging with high air pressure, residuals of silicon point substance that has been applied to the pre-sintered zirconia during adjustment procedures, the use of scanning spray, or the insufficient removal of zirconia powder that has been created during the milling process/removal of sprue. Please take care not to contaminate the restoration.
This is not recommended, as the desired level of translucency or color development cannot be achieved.
The sintering parameters differ from other manufacturers’ zirconia products. The maximum sintering temperature for the 54-minute program is 1600°C (2912°F), for the 90-minute program 1560°C (2840°F) and for the 7-hour program 1550°C (2822°F).
Note: The material is removed from the furnace at 800°C. High-speed sintering is possible for up to three-unit bridge restorations.
Any sintering furnace capable of setting the KATANA™ Zirconia YML sintering program according to its technical specifications can be used, regardless of the manufacturer. If the KATANA™ Zirconia YML sintering program is not programmable in your sintering furnace, it is unfortunately not possible to set the furnace according to this schedule.
Yes, this is possible using several options in your CAD/CAM software. These options allow the designer to change the restoration position within the disc profile to achieve the best gradation map for the restoration. Please refer to our “Handy Chart” as a guideline for this.
The side on which a “occlusal surface” sketch has been imprinted represents the upper layer (the enamel layer).
